解读RFID读写器天线参数及选型

随着 5G 时代的到来，物联网技术必然会被得到广泛的应用，而射频识别RFID技术作为物联网中的关键技术，与其他识别方式相比具有很多的优点，因此，射频识别系统在市场中所占的份额越来越大，对天线的设计也提出了更高标准的要求，多频段、小型化、共型等特性。

RFID射频识别系统，包括读写器、读写器天线和电子标签，这三者共同决定了RFID系统的实际效果，其中读写器天线的设计决定了读写器的读写范围和标签能否被激活，在整个系统当中RFID读写器天线有着举足轻重的作用。

RFID读写器天线涉及哪些参数

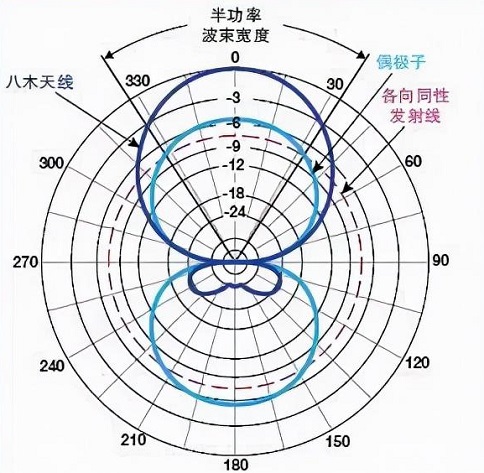

1、波束宽度

当工作频率变化时，天线的有关电参数不应超出规定的范围，这一频率范围称为波束宽度，简称为天线的带宽。

2、增益系数

增益系数是综合衡量天线能量转换和方向特性的参数，它的定义为：方向系数与天线效率的乘积，可见，天线方向系数和越高，则增益系数也就越高。

3、阻抗

天线可以看做是一个谐振回路，一个谐振回路当然有其阻抗，对阻抗的要求就是匹配，和天线相连的电路必须有与天线一样的阻抗。和天线相连的是馈线，馈线的阻抗是确定的，所以希望天线的阻抗和馈线一样，RFID UHF天线一般使用50Ω阻抗的馈线。

4、方向系数

离天线某一距离处，天线在辐射方向上的辐射功率流密度与相同辐射功率的理想无方向性天线在同一距离处的辐射功率流密度之比，是方向性中尤为重要的指标，能精确比较不同天线的方向性，表示了天线集束能量的电参数。

5、电压驻波比

电压驻波比反映了天馈系统的匹配情况，它是以天线作为发射天线时发射出去和反射回来的能量的比来衡量天线性能的。驻波比是由天馈系统的阻抗决定的，天线的阻抗与馈线的阻抗与接收机的阻抗一致，驻波比就小，驻波比高的天馈系统，信号在馈线中的损失很大。

6、极化方式

天线极化方式主要分为线极化、圆极化和椭圆极化，当天线的电场矢量取向随时间面变化，其矢量端点在垂直于传播方向的平面内描绘的是一个圆，称为圆极化天线，当天线的电场矢量取向随时间面变化，其矢量端点在垂直于传播方向的平面内描绘的是一个椭圆，称为椭圆极化天线，天线电场矢量在空间的取向固定不变称为线极化。线极化又分为水平极化和垂直极化，当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

如何正确选型RFID读写器天线

常见应用有仓储管理、物流管理、产线管理、图书档案管理、车辆管理、固定资产管理等，往往在应用的过程中不知道该怎么正确选择天线，如果选择不合适的天线往往会出现串读、误读、识别率低等问题。那么如何进行RFID读写器天线的选型呢？

选型RFID读写器天线的关键点：1、极化方向；2、天线增益；3、波束角度；4、工作频段；5、机械尺寸；6、应用环境。
